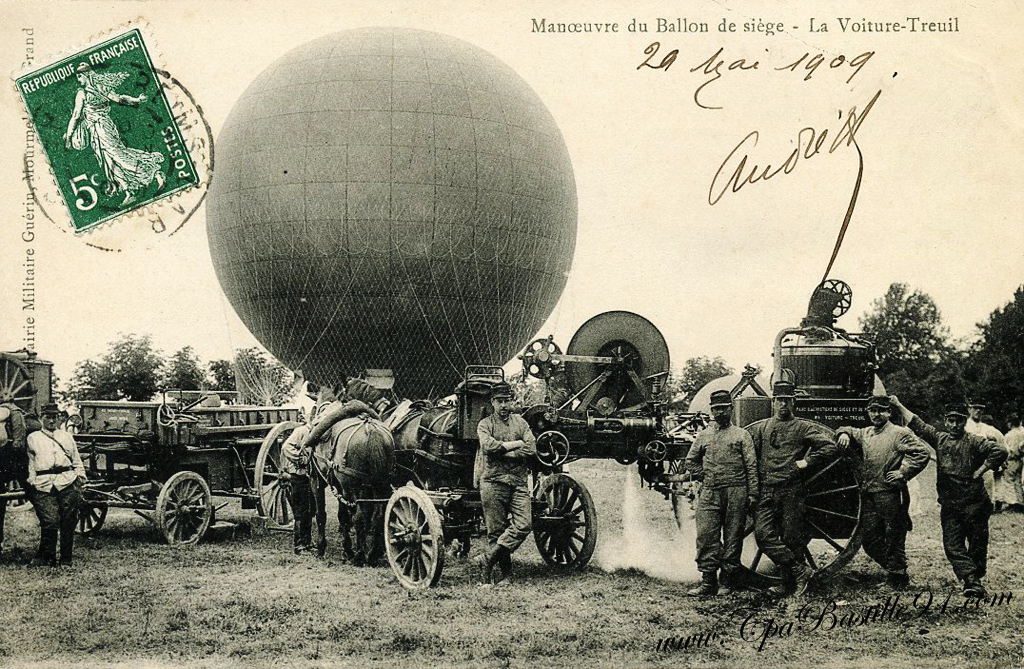

Manœuvre du Ballon de siège – La Voiture-Treuil

Librairie Militaire Guérin, Mourmelon – le-Grand

Dos séparé – circulé à découvert en 1909

§

Cette carte montre les manœuvres  faites par des militaires d’un ballon siège au camp de Mourmelon ,ce camp a été créé en 1856 par décret de Napoléon III, et inauguré par l’empereur en 1857.

Connu aussi sous le nom de ‘Camp de Chalon’ il était conçu pour accueillir 25 000 militaires et 6 000 chevaux en manœuvre.

A droite du ballon sur la carte on distingue une voiture-treuil de siège avec sa chaudière à vapeur

•

*Destinée au transport du ballon normal captif, la voiture porte un treuil à toueurs qui permet de faire monter et descendre le ballon, une chaudière à vapeur qui fournit la puissance .

Elle porte un ventilateur et une pompe à vapeur, utilisée pour l’alimentation en eau de la voiture à hydrogène.

L’eau sert à la fabrication du gaz, au nettoyage de l’usine Renard après gonflement, à la sécurité.

La voiture porte un coffre à outils des pièces de rechange pour les mécanismes. Il sert de siège à trois mécaniciens.

Elle porte un bac à eau, la Chaudière, une pompe à vapeur, le tambour avec 1 000 mètres de câble, un enrouleur automatique, un compteur et un appareil téléphonique.

La voiture pèse de 2 670 kg à 2 840 kg selon qu’elle circule chaudière vide ou pleine.*

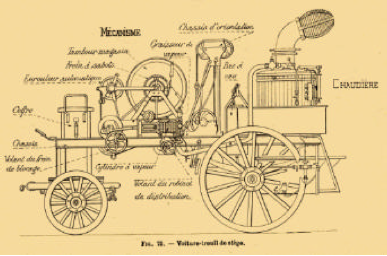

(Voiture-treuil de siège)
